發布日期：2026-01-28瀏覽次數： 次信息來源： 天睿咨詢-邱伏生
MBSE 通過需求分析和頂層設計，來梳理相關的供應鏈資源有效協同，避免不同部門和不同環節 “ 各說各的、各做各的 ”，通過梳理主線來有效推動供應鏈系統的構建。
由于缺乏構建的主線和模型引導，傳統的優化模式難以摸到SMSC 的脈絡和邏輯。MBSE 可以結合企業運營的策略需求，層層分解制造供應鏈系統的戰略績效，細分到 “ 三個一 ”，從而形成以交付為終極目標的供應鏈運營的主線和作業模型。
MBSE 能夠通過模型形成閉環的規劃、建設和運營的一體化邏輯，通過相關數據的設置與梳理，形成標準化、圖形化、數字化的交互界面，避免信息離散和錯位，保證所有信息在任何一個關鍵節點都能夠?qū)崿F(xiàn)可視化和可追溯。
由于沒有按照前述的策略與績效邏輯梳理供應鏈系統各個環節的作業時間和數量參數，所以無法量化定義的智能工廠供應鏈能力，從而無法建立本公司的供應鏈信息管理維護和數據處理的邏輯能力，運營能力、軟件能力、硬件能力與數據能力不匹配。MBSE 能夠?qū)崿F(xiàn)供應鏈資源的合理配置與供應鏈工程技術的有效應用。
對智能制造供應鏈系統的認知還停留在采購供應鏈、入場物流、物料搬運、平面存儲、人工作業層面，對信息技術和供應鏈工程技術沒有足夠的認識。MBSE 不僅有助于團隊對于制造供應鏈系統構建的所有期望的統一認知，結合 DT 的應用，更能夠使得系統運營實現信息 - 物理對應，達成 “ 知行合一 ”。

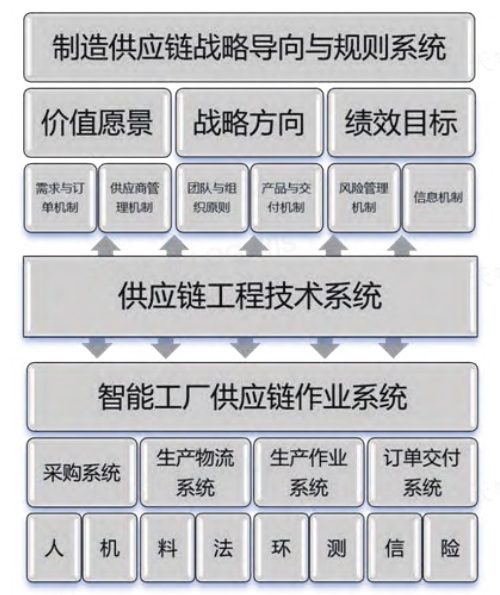

作為一項系統工程，SMSC 的構建通常包括以下三個子系統：智能制造供應鏈戰略與規則系統、供應鏈工程技術系統和智能工廠供應鏈作業系統。如圖1 所示。
圖1： 智能制造供應鏈系統構建通用流程

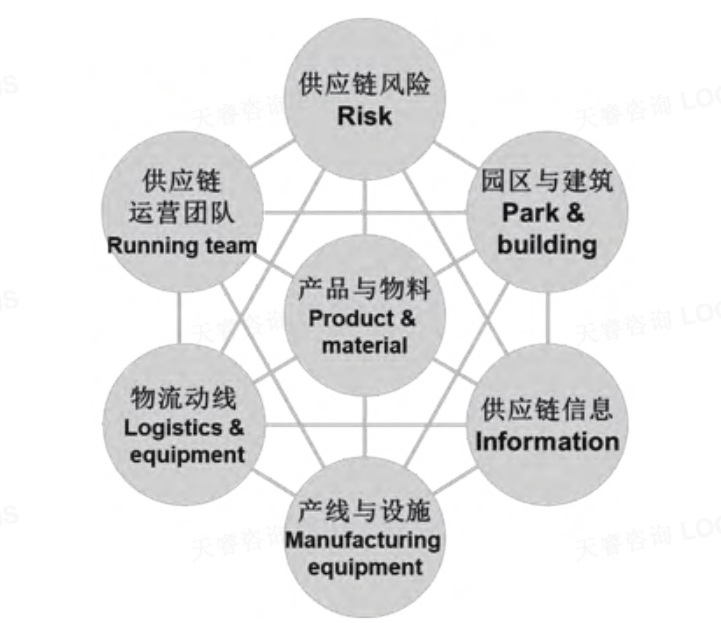

這些子系統圍繞價值愿景、戰略方向、績效達成、技術支撐與賦能、智能制造、訂單、產品與制造物料流動 / 交付系統為中心，互為前提、相互促進，起始于規劃和規則，成就于運營。其中供應鏈工程技術系統解構供應鏈策略與績效要求，同時賦能與監控智能工廠供應鏈作業系統，形成閉環反饋和良性循環。供應鏈系統是智能工廠建設與運營的靈魂，需要在智能工廠規劃的時候，先期定義，并將其邏輯全程貫穿到智能工廠規劃和建設中。在智能工廠園區與建筑、產線與設施、物流動線與設施通常在物理平面布局圖中容易呈現，產品與物料、供應鏈運營團隊、物流與庫存信息、供應鏈運作動線和供應鏈風險通常在運營過程中才能體現。如圖2 所示。
圖2：SMSC 構建的主要子系統

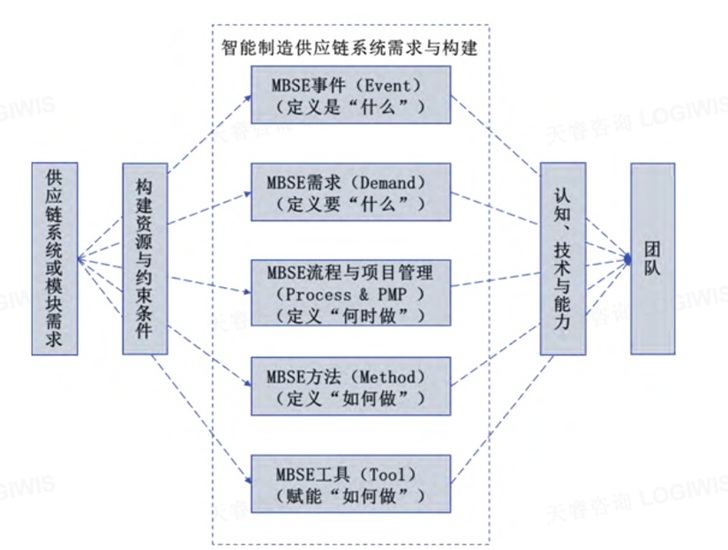

當前人們對于 SMSC 的構建主要是以文檔為主、模型為輔，結合局部的輔助設計軟件的協同設計模式，來開展系統構建和實施。因此，需要從企業經營的愿景出發，結合供應鏈策略、智能工廠的定位、產品物料特性，以及市場需求和響應模式，然后應用相關的資源進行綜合系統設計，并采用專業的工具和技術，率先突破 SMSC 構建模型化的系統技術，逐步建立 SMSC 規劃的完備模型體系，為賦能智能工廠從規劃、建設到運營的全生命周期的數據貫通、數字化構建奠定基礎。與單純的產品設計不同的是，SMSC 構建的全生命周期包含了諸多的子項目要素，每個子項目又包含了自成體系的單元模塊，每個單元模塊都需要經過事件、需求、流程與項目管理、方法、工具的方法論評價，其作業模式如圖 3 所示。
圖3：SMSC 構建方法論
在 SMSC 構建全生命周期中，強有力的項目管理是必備條件。為了保證 MBSE 所有子項目能夠協同于系統項目的范圍基準、時間基準和成本基準，保證供應鏈系統能夠達成愿景的要求，項目管理需要結合 MBSE 思想有效管理。

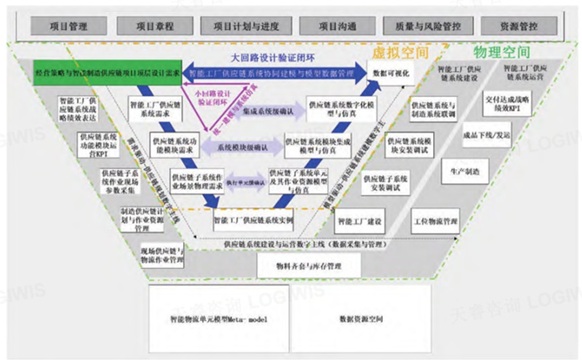

根據上述需求，結合MBSE 的思想和基本原理，SMSC 工程構建V 字模型，如圖 4 所示。
圖4：SMSC 構建 V 字模型
SMSC 構建全生命周期主要包含：需求梳理、概念設計、初步規劃、詳細規劃、方案驗證、實施落地、運營維護，最終需要達到規劃和運營的目標。
根據 MBSE 的 V 字模型，推動總 - 分 - 總的工作邏輯，需要開展以下工作：
①需要回答我們需要構建一個什么樣的 SMSC ？以支持和賦能該智能工廠的智能制造。這需要結合企業經營策略、市場需求、產品策略、制造工藝等需求。通常做法是結合MBSE 思想，梳理企業智能制造的供應鏈愿景，定義出制造供應鏈系統的價值導向。
②需要回答這個智能工廠的供應鏈系統應該長成什么樣？提出SMSC 的要求，勾勒出該系統的運營價值鏈，從而定義該系統的從規劃到運營的相關特征和參數。③按照圖 2 的分類，從三個維度逐層分解該系統，并繪制出子系統之間的關系，通過項目管理的方式進行排序，界定子項目模塊的范圍、進度、成本和資源需求、質量要求、作業成果和交付界面等。
④通過系統分配、項目分配的方式，各個子系統協同作業、深化細分工作。該過程包含四個要素：輸入數據、輸出數據、符合策略要求和相關技術支撐條件。同時需要考慮以構建 - 運營的邏輯和流程模型為索引，構建標準文件體系、（參數）數據體系、知識體系、（訂單流、實物流、信息）技術要求、質量要求和標準規范體系。
⑤根據 MBSE 思想，在各個實施階段，MBSE 超級管理團隊需要強勢介入、督導相關邏輯、流程、參數、技術協同、進度協同等工作。運營邏輯上比如交付周期（OTD Oder to Delivery）、庫存周期、訂單集批模式、主生產計劃模式、作業計劃模式、齊套計劃、供應鏈差異管理模式、產品發運模式（比如有些企業開始摸索下線直發模式）等；建設物理上比如廠房的布局、樓層高度 / 承重對于智能立體庫的協同性、消防設施工程與物流連續輸送之間的空間配等，均需要以供應鏈運營的要求來思考，而不僅僅是完成建筑任務。
⑥完成項目集成、數據集成、系統集成、知識集成。各個子系統、子模塊做好了安裝、調試、集成、聯調、確認后，對于各項任務、設施、軟硬件的功能、技術要求、穩定性、數據連貫性、輸出界面的標準化等需要形成集成系統文件和數據圖譜，以實現過程文件體系的層次化、結構化和精細化，提高構建的規范性和過程的可追溯性。
⑦根據以終為始、達成愿景的指導原則，經營達綱和運營維護是SMSC 構建的終極目標，并且涵蓋在整個工廠的壽命周期內。需要一整套智能制造供應鏈系統的管理體系和流程來支撐其運作，并且需要定期的對供應鏈系統進行測評，以確保生產能力、交付能力的保障和后續的迭代升級。

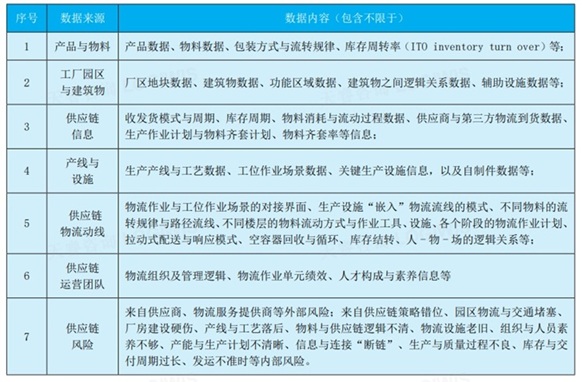

在 SMSC 規劃設計規劃構建與運營的過程中，包含不限于以下的數據，如表 1 所示。
表1：SMSC 構建過程中用到的數據。
為了保證 MBSE 以 終 為 始、達成愿景的要求，在規劃階段和運營階段分別會用到數字孿生（DT Digital Twin）技術。
規劃階段的 DT 模型如圖 5 所示。
圖5：DT 在 SMSC 規劃階段的模型
從規劃到運營，是一個結合數據整理、邏輯梳理，到物理布局的多方案探討對比的過程，這個過程需要遵循 MBSE 的思路和模型，就是起始于規劃，成就與運營。規劃的階段要用運營的要求來反向指導規劃，規劃的能力和水平直接決定了運營的能力和水平。DT 技術能夠?qū)崿F(xiàn)物理規劃和虛擬運營之間的相互支持、相互切換，以保證規劃一開始就是合理的，避免結構性的缺陷。

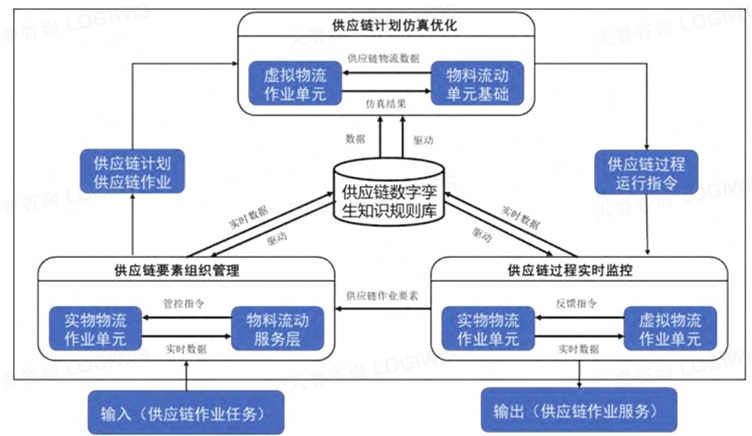

運營階段的 DT 模型如圖 6 所示。
圖6：DT在 SMSC 運營階段的模型
在 SMSC 實際運營過程中，整個系統可以作為一個從輸入（供應鏈需求作業任務）到輸出（供應鏈現實作業服務）的黑盒模式。在這個系統內主要通過供應鏈作業計劃來組織供應鏈要素，以實現實物物流主要單元的有效、有序流動，同時調動關鍵環節和工序的物流設施，和相關服務元素，以支持智能制造系統中的工位對于物料的要求，精準生產，最終完成訂單交付。
在此過程中，需要通過供應鏈數字孿生模型對整個供應鏈過程進行實時監控，以保證實物物流作業單元和虛擬物流的作業單元，實時響應并高度一致。所有這些運營規則都需要通過智能制造上位主機系統給出的作業指令，通過供應鏈虛擬平臺，通過 MBSE 模型中總 - 分 -總的模式，實現參數分解和數據集成，之后通過仿真確認其合理性、有效性；另一方面，上述過程都是通過供應鏈數字孿生知識規則庫來提供底層邏輯支撐，從而實現供應鏈數據與生產數據實時化、一體化、以保證智能制造系統功能邏輯的完整性和準確性。
